Detail produk:
|
Bahan: | Aluminium paduan | Model: | BD 100+-300+ |
---|---|---|---|
Merek: | Atlas | Modus Pendinginan: | Purge Atau Zero Purge |
Penurunan tekanan: | 0,2 Bar(e) 2,9 Psig | katup: | Katup Baja Tahan Karat |
Menyoroti: | BD 100+ Pengering Udara Pengering,BD 300+ Pengering Udara Pengering,Perawatan Udara Atlas BD 100+ |

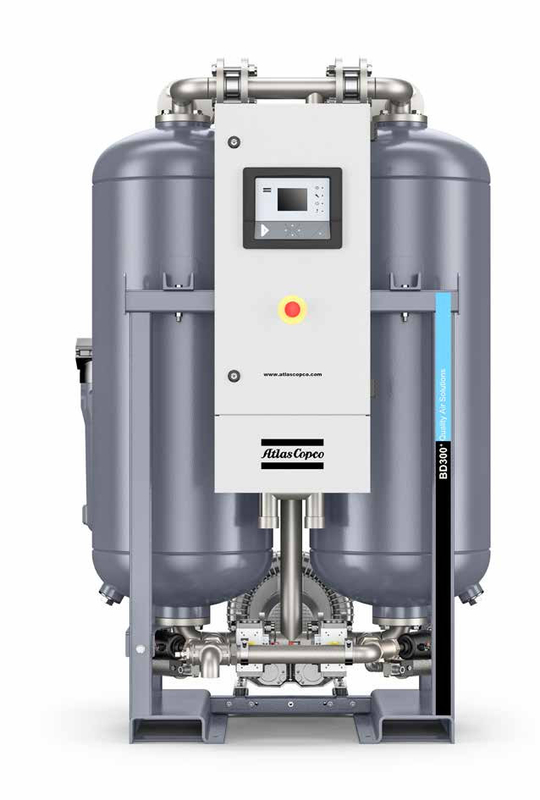

ATLAS BD 100+-300+ Pengering Udara Pengering Udara
Klik untuk membuka katalog kami:Pengering+pengering+antwerp+leaflet+EN+2935093945.pdf...
Bagaimana pengering pengering bekerja?
Pengering pengering terdiri dari dua menara yang diisi dengan pengering.Desiccant memiliki kapasitas adsorpsi terbatas sebelum harus dikeringkanKarena itu desain menara kembar sementara satu menara mengeringkan udara, yang lainnya sedang diregenerasi.
Atlas menawarkan dua jenis pengering desikan, seri BD+ pengering pembersih udara (nol) dan seri CD(+ pengering desikan tanpa panas.
1Mengering
Udara terkompresi basah mengalir ke atas melalui pengering adsorbent dari bawah ke atas (1).
2. Regenerasi
Pengering pengering tanpa panas CD +:
Udara kering dari outlet menara pengeringan diperluas ke tekanan atmosfer dan dikirim melalui pengering jenuh, memaksa kelembaban yang diserap keluar (2 dan 4).
Setelah desorpsi, katup ledakan ditutup dan kapal ditekan kembali.
Pengering pengering pengering pembersih (nol) dengan blower: BD+
Pengembung (5) mengambil udara sekitar dan meniupnya melalui pemanas eksternal (6).
3. pendinginan (BD+)
BD+ dengan pembersihan:
Setelah fase pemanasan, desiccant didinginkan dengan memperluas udara kompres kering dari outlet wadah adsorbing lebih
Menara aktif kembali.
BD+ dengan pembersihan nol:
Setelah fase pemanasan, blower mengambil udara sekitar dan mengirimnya melalui menara yang diaktifkan kembali dari bawah ke atas.
4Berganti.
Setelah regenerasi, pengeringan beralih dari menara jenuh ke menara regenerasi (3).
BD 100+-300+
Kinerja premium& efisiensi biaya
1 Pengering kualitas
• Pengering silika gel adsorpsi tinggi membutuhkan energi reaktivasi yang lebih sedikit daripada pengering lainnya.
• Lantai pengering dua lapisan dengan lapisan bawah tahan air melindungi lapisan atas berkinerja tinggi.
• Titik embun tekanan -40°C/-40°F sebagai standar (-70°C/-100°F opsional).
• Hingga 30% tambahan pengering untuk memberikan kinerja yang konsisten bahkan dalam kondisi yang keras seperti suhu tinggi dan overload sementara.
2 Katup baja tahan karat
Katup kupu-kupu baja tahan karat berkinerja tinggi dengan aktuator memastikan umur panjang.
3 Pemanas dengan kepadatan daya rendah
• Desain baja tahan karat memperpanjang umur.
• Pemanas dipasang di pipa terisolasi untuk pengaturan hemat energi.
• Kapal terisolasi tersedia sebagai pilihan untuk mengurangi kerugian panas lebih lanjut dan meningkatkan efisiensi keseluruhan ((standar pada model -70 °C/-100 °F).
4 Pipa galvanis dengan sambungan flanged
• Pipa yang bergelombang mempermudah pemeliharaan dan meminimalkan risiko kebocoran.
• Ukuran pipa dioptimalkan untuk memastikan penurunan tekanan rendah untuk penghematan energi maksimum.
5 Filter
• Sebuah pra-filter mencegah kontaminasi minyak untuk memperpanjang umur pengering.
• Sebuah filter setelah melindungi airnet dari debu pengering dan kontaminasi jaringan.
• Dapat dipasang langsung di inlet dan outlet pengering untuk penurunan tekanan rendah.
• Mudah dirakit dan dirawat. Tidak memerlukan sambungan pipa dan filter tambahan.
6 Sistem kontrol dan pemantauan lanjutan
• Dipasang di dalam kabin IP54 untuk pengkabelan yang mudah dan keamanan.
• Memantau semua parameter untuk memastikan keandalan maksimum.
7 Mengubah Pendapatan Bergantung pada Titik Dew
• Pemantauan titik embun tekanan riil (hygrometer).
• Titik embun tekanan (dan alarm).
• Pengering hanya akan beralih ke menara berikutnya ketika pengering jenuh, seperti yang diukur oleh sensor titik embun.mengakibatkan pengurangan penggunaan energi yang signifikan.
8 Desain yang kuat dan kompak
• Kerangka standar, termasuk slot forklift dan mata angkat untuk penanganan yang mudah.
• Kapal yang lebar memastikan kecepatan udara yang rendah dan waktu kontak yang lebih lama.
• Flang yang menghubungkan wadah terintegrasi ke dalam cangkang atas dan bawah, menurunkan total ketinggian unit.
Spesifikasi Teknis
Spesifikasi Teknis
Jenis | Mode pendinginan | Konsumsi daya rata-rata |
Kapasitas Inlet 100 psig |
Penurunan tekanan tanpa filter | Ukuran filter | Dimensi ((L x W x H) | Berat badan | |||||||
Filter sebelumnya | ||||||||||||||
kW | HP | L/s | m 3 /h | cfm | Bar (e) | psig |
00,01 μm 00,01 ppm |
1 μm | mm | inci | kg | Ibs | ||
BD 100+ | Pembersihan | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 896 x 1855 | 45 x 35 x 73 | 394 | 869 |
BD 150+ | Pembersihan | 3 | 4.0 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 511 | 1127 |
BD 185+ | Pembersihan | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 966 x 1891 | 52 x 38 x 74 | 547 | 1206 |
BD 250+ | Pembersihan | 5.5 | 7.4 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1098 x 1969 | 57 x 43 x 78 | 689 | 1519 |
BD 300+ | Pembersihan | 5.5 | 7.4 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1123 x 2006 | 56 x 44 x 79 | 777 | 1713 |
BD 100+ZP | Zero Purge | 3 | 4.0 | 100 | 360 | 212 | 0.20 | 2.9 | UD140+ | DDp130+ | 1131 x 840 x 1690 | 45 x 33 x 67 | 346 | 763 |
BD 150+ZP | Zero Purge | 3.4 | 4.6 | 150 | 540 | 318 | 0.20 | 2.9 | UD180+ | DDp170+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 457 | 1008 |
BD 185+ZP | Zero Purge | 5 | 6.7 | 185 | 666 | 392 | 0.20 | 2.9 | UD220+ | DDp210+ | 1311 x 971 x 1706 | 52 x 38 x 67 | 496 | 1093 |
BD 250+ZP | Zero Purge | 6.4 | 8.6 | 250 | 900 | 530 | 0.20 | 2.9 | UD310+ | DDp310+ | 1444 x 1002 x 1791 | 57 x 39 x 71 | 632 | 1393 |
BD 300+ZP | Zero Purge | 6.4 | 8.6 | 300 | 1080 | 636 | 0.20 | 2.9 | UD310+ | DDp310+ | 1434 x 1088 x 1828 | 56 x 43 x 72 | 736 | 1623 |
Kondisi referensi BD +: Data kinerja menurut ISO 7183:2007.
Suhu masuk udara kompresor: 35°C/100°F.
Kelembaban relatif masuk: 100%.
Kondisi referensi BD + ZP (Zero Purge):
Data kinerja menurut ISO 7183:2007.
Suhu udara sekitar: 25°C/77°F.
Kelembaban relatif udara sekitar: 60%
Jenis |
