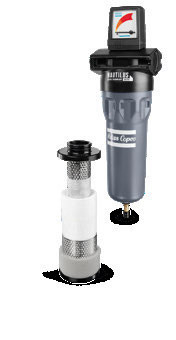

Dua Dalam Satu Filter Udara Dikompres UD+Seri Atlas 16 bar Coalescing Minyak

Atlas Ud+Series Filter Ud udara terkompresi Filter pengering minyak dua dalam satu berkinerja tinggi

Klik untuk membuka katalog kami:Filter+antwerp+leaflet+EN+2935093245+20210602.pdf...

Filter penggabungan minyak dua dalam satu dengan penghematan energi tertinggi

Filter UD+ secara efisien mengurangi aerosol minyak, debu basah dan tetes air di aliran udara terkompresi Anda untuk melindungi investasi, peralatan dan proses Anda.UD+ menggabungkan dua langkah filtrasi (DD+ dan PD+) menjadi satu, teknologi unik untuk memenuhi persyaratan kualitas tinggi dari berbagai aplikasi dan memberikan penghematan energi yang maksimal.

Manfaatmu

40% penghematan energi
Penurunan tekanan 40% lebih rendah daripada kombinasi filter konvensional menghasilkan efisiensi energi 40% lebih tinggi.
Udara bersih
Kemurnian udara sama dengan yang diperoleh dengan menggunakan dua filter secara berurutan, berkat paket filter tebal dari filter UD +.
Menghemat ruang
Konsep penyaringan dua dalam satu mengurangi ruang instalasi dan kompleksitas, membuat filter UD + sangat cocok untuk aplikasi di mana ruang adalah premium.
Menghemat uang
Menginstal filter UD+ untuk menikmati penghematan biaya yang signifikan dibandingkan

Kinerja

UD+
Kontaminan Aerosol minyak/debu basah
Metode pengujian ISO 8573-2:2007, ISO 12500-1:2007
Jumlah minyak maksimum yang dapat dibawa (mg/m3) * 0.0009
Penurunan tekanan basah (mbar) 245
Layanan elemen Setelah 4.000 jam operasi atau 1 tahun
Sebelumnya dengan pemisahan air

* Konsentrasi minyak masuk = 10 mg/m3.

Faktor koreksi
Tekanan masuk (bar) 1 2 3 4 5 6 7 8 10 12 14 16
Tekanan masuk (psig) 15 29 44 58 72.5 87 102 116 145 174 203 232
Faktor koreksi 0,38 0,53 0,65 0,75 0,83 0,92 1,00 1,06 1,20 1,31 1,41 1.50

Contoh
• Tekanan kerja 3 bar (g), aliran udara terkompresi 35 l/s.
• Kalikan kapasitas nominal filter yang dipilih dengan faktor koreksi yang sesuai pada tekanan kerja yang diperlukan untuk mendapatkan kapasitas pada tekanan kerja:
- Ukuran 45+: 45 l/s * 0,65 = 29 l/s => ukuran filter 45+ tidak cukup besar.
- Ukuran 60+: 60 l/s * 0,65 = 39 l/s => ukuran filter 60+ adalah ukuran yang harus dipilih.

Pilihan
• Kit koneksi filter untuk pemasangan mudah dalam seri (9-550 l/s).
• Kit pemasangan dinding menyederhanakan pemasangan (9-550 l/s).
• Kopling cepat menghubungkan filter dengan saluran pembuangan atau pemisah minyak/air.
• Kontak bebas tegangan yang dipasang pada pengukur tekanan diferensial, untuk memberikan indikasi jarak jauh penggantian cartridge.
• EWD pembuangan elektronik tanpa kehilangan udara terkompresi dan fungsi alarm (EWD opsional pada ukuran 9 + - 550 +, 850 + T dan 1100 + T; standar pada ukuran 550 + F dan lebih besar).

Sertifikasi
• ISO 8573-2:2007
• ISO 12500-1:2007
