ATLAS CD25-260 Pengering Udara Pengering Udara
Klik untuk membuka katalog kami:Pengering+pengering+antwerp+leaflet+EN+2935093945.pdf...
Bagaimana pengering pengering bekerja?
Pengering pengering terdiri dari dua menara yang diisi dengan pengering.Desiccant memiliki kapasitas adsorpsi terbatas sebelum harus dikeringkanKarena itu desain menara kembar sementara satu menara mengeringkan udara, yang lainnya sedang diregenerasi.
Atlas menawarkan dua jenis pengering desikan, seri BD+ pengering pembersih udara (nol) dan seri CD(+ pengering desikan tanpa panas.
1Mengering
Udara terkompresi basah mengalir ke atas melalui pengering adsorbent dari bawah ke atas (1).
2. Regenerasi
Pengering pengering tanpa panas CD +:
Udara kering dari outlet menara pengeringan diperluas ke tekanan atmosfer dan dikirim melalui pengering jenuh, memaksa kelembaban yang diserap keluar (2 dan 4).
Setelah desorpsi, katup ledakan ditutup dan kapal ditekan kembali.
Pengering pengering pengering pembersih (nol) dengan blower: BD+
Pengembung (5) mengambil udara sekitar dan meniupnya melalui pemanas eksternal (6).
3. pendinginan (BD+)
BD+ dengan pembersihan:
Setelah fase pemanasan, desiccant didinginkan dengan memperluas udara kompres kering dari outlet wadah adsorbing lebih
Menara aktif kembali.
BD+ dengan pembersihan nol:
Setelah fase pemanasan, blower mengambil udara sekitar dan mengirimnya melalui menara yang diaktifkan kembali dari bawah ke atas.
4Berganti.
Setelah regenerasi, pengeringan beralih dari menara jenuh ke menara regenerasi (3).

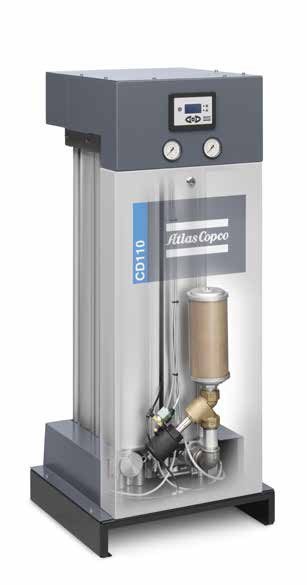

CD 25-260 Investasi yang kompetitif & keandalan yang luar biasa
1. operasi yang dapat diandalkan
Dirancang untuk bekerja dengan andal pada operasi terus menerus aliran udara 100%, sedangkan sebagian besar pengering di pasar hanya dibangun untuk bekerja pada 70% sampai 80%.Ini termasuk titik tekanan konstan -20°C/-5°F atau -40°C/-40°F sebagai standarTitik embun tekanan juga dapat disesuaikan untuk perubahan musiman atau aplikasi.
2, Desain manifold/valve yang unik
• Diameter pipa yang besar meminimalkan penurunan tekanan untuk penghematan energi lanjutan.
• Katup 3/2 yang dioperasikan secara elektronik mengurangi risiko kerusakan dan menawarkan kontrol yang handal selama fluktuasi aliran udara.Pengganti kapal bekerja tanpa kesalahan bahkan dalam kondisi kasar.
• Bukaan layanan memastikan layanan yang mudah dari bagian-bagian bergerak dari sistem katup.
• Desain saringan yang cerdas meminimalkan penurunan tekanan, waktu regenerasi dan konsumsi energi.
3,Sistem kontrol dan pemantauan lanjutan
• Tampilan 4 baris dalam 23 bahasa.
• Alarm layanan dan relay alarm umum.
• Memantau semua parameter untuk memastikan keandalan maksimum.
• Memungkinkan sinkronisasi dengan kompresor, menyala / mati ketika kompresor melakukannya.
• Indikasi layanan (4,000, 8.000 dan 40.000 jam) dan peringatan.
• Sensor titik embun tekanan opsional untuk Dew Point Dependent Switching.
4, Layanan dan pemeliharaan ramah
• Kantong pengering memungkinkan penggantian cepat tanpa menumpahkan bahan adsorban.
• Sebuah mata air menutupi kantong-kantong untuk mencegah kerusakan oleh pengering yang bergerak karena pulsa tekanan.5 Filter yang dipasang
• Sebuah pra-filter PD tahan lama mencegah kontaminasi minyak untuk memperpanjang masa pakai pengering dan disertakan untuk instalasi di pipa udara.
• Sebuah penyaring DDp melindungi airnet dari debu pengering dan kontaminasi jaringan dan disertakan untuk instalasi di pipa udara.
• Untuk dipasang di pipa udara.
• Mudah dirakit dan dirawat.
6, Set pembersih nozzle
Menawarkan fleksibilitas dalam mengoptimalkan tekanan regenerasi untuk konsumsi udara purge terendah.
7, Opsi lanjutan
• Sensor titik embun tekanan diperlukan untuk Switch Dependent Dew Point.
• Kit pemasangan dinding.
Spesifikasi Teknis
| Jenis |
ISO
8573-1
Kelas
|
Tekanan
titik embun
|
Kapasitas Inlet
FAD 7 bar ((e) /
100 psig
|
Penurunan tekanan tanpa filter |
Ukuran filter |
Dimensi ((L x W x H) |
Berat badan |
| Filter sebelumnya |
| °C |
°F |
L/s |
m 3 /h |
cfm |
Bar (e) |
psig |
00,01 μm
00,01 ppm
|
1 μm |
mm |
inci |
kg |
Ibs |
| CD 25 |
[-:2:-] |
- 40 |
- 40 |
25 |
90 |
53 |
0.03 |
0.44 |
PD25 |
DDp25 |
401 x 620 x 1070 |
15.8 x 24.4 x 42.1 |
87 |
192 |
| CD 35 |
[-:2:-] |
- 40 |
- 40 |
35 |
126 |
74 |
0.06 |
0.86 |
PD45 |
DDp45 |
401 x 620 x 1115 |
15.8 x 24.4 x 43.9 |
88 |
194 |
| CD 45 |
[-:2:-] |
- 40 |
- 40 |
45 |
162 |
95 |
0.11 |
1.55 |
PD45 |
DDp45 |
401 x 620 x 1285 |
15.8 x 24.4 x 50.6 |
89 |
218 |
| CD 55 |
[-:2:-] |
- 40 |
- 40 |
55 |
198 |
117 |
0.17 |
2.48 |
PD65 |
DDp65 |
401 x 620 x 1465 |
15.8 x 24.4 x 57.7 |
114 |
251 |
| CD 65 |
[-:2:-] |
- 40 |
- 40 |
65 |
234 |
138 |
0.25 |
3.64 |
PD65 |
DDp62 |
401 x 620 x 1615 |
15.8 x 24.4 x 63.6 |
124 |
273 |
| CD 90 |
[-:2:-] |
- 40 |
- 40 |
90 |
324 |
191 |
0.11 |
1.55 |
PD90 |
DDp90 |
571 x 620 x 1285 |
22.5 x 24.4 x 50.6 |
165 |
364 |
| CD 110 |
[-:2:-] |
- 40 |
- 40 |
110 |
396 |
233 |
0.17 |
2.48 |
PD160 |
DDp160 |
571 x 620 x 1465 |
22.5 x 24.4 x 57.7 |
197 |
434 |
| CD 130 |
[-:2:-] |
- 40 |
- 40 |
130 |
468 |
275 |
0.25 |
3.64 |
PD160 |
DDp160 |
571 x 620 x 1615 |
22.5 x 24.4 x 63.6 |
211 |
465 |
| CD 165 |
[-:2:-] |
- 40 |
- 40 |
165 |
594 |
350 |
0.45 |
6.48 |
PD215 |
DDp215 |
571 x 620 x 1695 |
22.5 x 24.4 x 66.7 |
245 |
540 |
| CD 195 |
[-:2:-] |
- 40 |
- 40 |
195 |
702 |
413 |
0.25 |
3.64 |
PD215 |
DDp215 |
738 x 620 x 1615 |
29.1 x 24.4 x 63.6 |
298 |
657 |
| CD 260 |
[-:2:-] |
- 40 |
- 40 |
260 |
936 |
551 |
0.49 |
7.16 |
PD265 |
DDp265 |
738 x 620 x 1915 |
29.1 x 24.4 x 75.4 |
328 |
723 |
Kondisi referensi BD +: Data kinerja menurut ISO 7183:2007.
Suhu masuk udara kompresor: 35°C/100°F.
Kelembaban relatif masuk: 100%.
Kondisi referensi BD + ZP (Zero Purge):
Data kinerja menurut ISO 7183:2007.
Suhu udara sekitar: 25°C/77°F.
Kelembaban relatif udara sekitar: 60%
