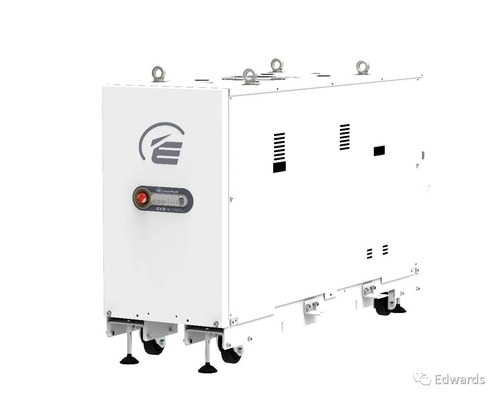

Menghilangkan Kerumitan Pemeliharaan Dengan Edwards GXS 450/4200 Pump Sekrup Kering Dan Advanced Bearing Dan Pelumasan
Pompa vakum sekrup kering
GXS 450/4200
PARTNER PILIHAN
Edwards adalah pemimpin dunia dalam desain, teknologi dan pembuatan pompa vakum dengan sejarah lebih dari 95 tahun dan pengalaman manufaktur lebih dari 75 tahun.
Edwards percaya dalam memberikan hasil yang membawa nilai bagi pelanggan kami dengan menggunakan luasnya pengalaman industri kami untuk mengidentifikasi dan menerapkan solusi untuk masalah Anda.Menggunakan teknik pemodelan yang paling inovatif dan terkini, kami dapat mengoptimalkan konfigurasi pompa untuk pelanggan untuk menyediakan desain sistem yang memberikan kinerja maksimal dengan cara yang paling andal dan hemat biaya.
GXS PEMPOM dan Kombinasi Sekrup Kering
Pompa kering GXS kami membawa kinerja vakum ke tingkat berikutnya.memungkinkan kontrol suhu canggih dan interval layanan yang panjang, Anda dijamin kecepatan pompa terbaik di kelas dan biaya operasi rendah untuk bertahun-tahun yang akan datang.
Teknologi sekrup inovatif GXS
1.Dua ujung poros dukungan
• Desain non-cantilever memberikan dukungan rotor yang aman untuk getaran yang sangat rendah dan keandalan awal yang unggul, terutama pada proses yang keras
• Penanganan cairan dan bubuk yang lebih baik.
2.Bearing dan pelumasan
• Gir yang dilumasi minyak menghilangkan lemak dan kebutuhan untuk pemeliharaan berkala
• Menggunakan bantalan berkualitas tinggi dan minyak khusus dengan tekanan uap rendah untuk kompatibilitas aplikasi dan sangat meningkatkan umur
3.Teknologi penyegelan poros canggih
• Segel tahan lama tanpa kontak dengan segel labirin penghalang minyak integral memberikan penyegelan yang sangat efektif
• Dikombinasikan dengan pemurnian segel enam liter per menit, gearbox dilindungi dari kontaminasi dan ruang vakum tetap bebas minyak
GXS booster
4.Teknologi motor dan penggerak terkemuka di dunia
• Motor efisiensi yang sangat tinggi dengan penggerak elektronik memberikan kinerja torsi maksimum untuk proses yang sulit
• Motor tertutup hermetis menghilangkan kebocoran minyak dan meningkatkan keandalan pompa
• Motor dan penggerak yang didinginkan dengan air memberikan keandalan yang lebih baik dan umur panjang untuk mengurangi biaya servis
5.Desain mekanisme pompa canggih
• Desain rotor jenis sekrup yang ditingkatkan menghasilkan kompresi yang halus dan bertahap di sepanjang panjang rotor untuk kontrol termal yang lebih baik dan
Pemompaan yang dioptimalkan pada semua tekanan masuk
• Manajemen panas terintegrasi dan fitur desain rotor dan stator yang unik memberikan kemampuan memompa gas argon pada konsentrasi penuh
• Teknik mesin canggih dan fitur desain menghilangkan kebutuhan untuk lapisan rotor sambil mempertahankan kinerja vakum yang luar biasa
• Teknologi manufaktur dan desain yang lebih baik berkontribusi pada getaran rendah dan operasi yang sangat tenang tanpa silencer
6.Mekanisme penguat akar
• Desain penguat vakum efisiensi tinggi
• Dioptimalkan untuk kinerja maksimal dengan manajemen termal otomatis
Data teknis:
| |
Satuan |
GXS 450/4200 |
| Kecepatan Pumping Puncak |
m3/jam (cfm) |
3026 ((1781) |
| Ult mate Tekanan ((tanpa pembersihan) |
mbar (((Torr) |
5x10−4 ((3.8x10−4) |
| Kekuatan beban penuh |
@tekanan akhir |
kW ((hp) |
9.4(12.6) |
| @pumpload puncak |
kW ((hp) |
21.1 ((28.3) |
| Listrik |
Pilihan pasokan |
Tegangan tinggi |
380-460V 3Ø 50/60Hz |
| Tegangan rendah |
200-230V 3Ø 50/60Hz |
| Hubungan |
Tegangan tinggi |
Harting Han 100A-F |
| Tegangan rendah |
Harting Han 200A-F |
| Pasang vakum |
Inlet |
ISO 160 |
| Limbah |
NW50 |
| Air pendingin |
Tekanan pasokan (max) |
bar ((psig) |
6.9 ((100) |
| DP melalui pompa ((min) |
bar ((psig) |
1 ((15) |
| Aliran @ min DP |
L/menit ((gal/menit) |
12(3.2) |
| Suhu |
°C(°F) |
5-40 ((41-104) Varian Volt Tinggi |
| 5-30(41-86) Varian Volt Rendah |
| Hubungan |
1/2" BSP Pria (G 1/2") |
| Gas pembersih* |
Bar tekanan |
(psig) |
2.5-6.9 ((36-100) |
| Tanggung Jawab Ringan |
sl/menit |
12 |
| Tanggung Jawab Sedeng |
sl/menit |
18-146 |
| Hubungan |
Swagelok*Ø1⁄4" tabung dengan olive |
| Pemurnian aliran tinggi/Pemurnian pelarut |
Tekanan pasokan |
bar ((psig) |
2.5-6.9 ((36-100) |
| Koneksi katup kontrol |
Swagelok*Ø3/8" tabung dengan olive |
| Sambungan filter |
1⁄2"NPT Wanita |
| Koneksi pelarut |
3/8"BSP Male ((G 3/8") |
| Massa |
Kg ((Ibs) |
868 ((1914) |
| Kebisingan (dengan pipa knalpot yang cocok) |
dB ((A) |
< 64 |
| Opera tng Suhu |
°C(°F) |
5-40 ((41-104) |
| Eksos BackPressure ((MAX) |
mbar ((psia) |
1400 ((20) |
| Peringkat IP sistem |
Standar |
|
21D |
| Penggilingan |
Jenis |
PFPE Drynert®25/ 6 |
| Volume |
Aku tidak tahu. |
3.6(1.0) |
| Pemantauan & Kontrol |
Standar |
Pengendalian |
Panel depan"Dashboard"
Serial-RS 232 |
| Pemantauan |
Ethernet Webserver |
| Opsi |
Pengendalian |
Parallel-MCM Micro TIM |
| Kontrol dan Pemantauan |
Profibus DP
Pump Display Terminal (PDT) |
| Pemantauan |
Fab Works |
* Pump
kombinasi |
|
Tugas ringan |
Shat Seal Purge& High Vacuum Purge saja |
| Tugas menengah |
Pembersihan Shat Seal, Pembersihan High Vacuum,"Inlet Purge, Variable Gas Ballast & Exhaust Purge ((dengan Sensor Tekanan Ekshaust) " |
| Tugas menengah + |
Sebagai tugas menengah, ditambah High Flow Purge / Solvent Flush |
Dimensi ((mm):
A:258.5 ((10.18)
B:283.5 ((11.16)
C:361.8(14.24)
D:332.3(13.08)
E:903.8 ((33.58)
F:83(3.27)
G:261.4 ((10.29)
H:1030.5 ((40.57)
J:/
K:1186 ((46.69)
L:517 ((20.35)
M:250(9.84)
