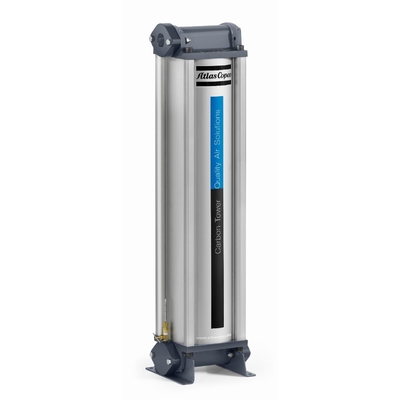

Atlas Filter Udara Tekanan
QDT 45
Klik untuk membuka katalog kami:Filter+antwerp+leaflet+EN+2935093245+20210602.pdf...
Solusi Atlas Copco
Udara terkompresi mengandung kotoran, air dan minyak:
• Kotoran: mikroorganisme, debu, partikel padat, karat dan partikel kotoran lainnya
• Air: uap air, air cair terkondensasi, kabut air, kondensat asam
• Minyak: minyak cair, kabut minyak, uap hidrokarbon
Menggunakan udara terkompresi yang tidak diobati akan mencemari dan merusak peralatan dan sistem yang menggunakan gas.Menggunakan udara terkompresi berkualitas tinggi yang diolah dengan filter Atlas Copco sangat penting untuk melindungi sistem dan proses Anda. Atlas Copco menyediakan berbagai solusi filtrasi dan pengetahuan aplikasi, dan berbagai jenis produk dan kelas memenuhi kebutuhan Anda yang berbeda.
Silakan gunakan elemen filter asli untuk memastikan kinerja filter Atlas Copco.
Kualitas filtrasi yang tak tertandingi
Keahlian internal
Karena filtrasi sangat penting, tim insinyur Atlas Copco bekerja sama dengan universitas, otoritas regulasi
Oleh karena itu, para ilmuwan dan insinyur kami memiliki pengetahuan tentang kemajuan dan inovasi terbaru di industri.
Setiap langkah proses rekayasa dilakukan dengan cermat, mulai dari penelitian dasar hingga desain prototipe dan analisis akhir-hidup.
Dirancang dan dibangun di Eropa
Seluruh rentang filter kami dirancang dan diproduksi di fasilitas Atlas Copco di Eropa, menggunakan jalur produksi dan kontrol kualitas canggih.
Kedekatan geografis ini memungkinkan kami untuk menjaga R&D, rekayasa, produksi, dan pengujian dekat dan merampingkan kolaborasi mereka.
Filter Atlas Copco® disertifikasi untuk memenuhi standar ISO berikut:
• ISO 8573-1:2010: Udara terkompresi - Kontaminasi dan kelas kemurnian
• ISO 8573-2:2018: Udara terkompresi - Metode pengujian untuk kandungan aerosol minyak
• ISO 8573-4:2019: Udara terkompresi - Metode pengujian untuk partikel
• ISO 8573-5: 2001: Udara terkompresi - Metode pengujian untuk uap minyak dan kandungan pelarut organik
• ISO 12500-1:2007: Filter udara terkompresi - Metode pengujian - Aerosol minyak
• ISO 12500-2:2007: Filter udara terkompresi - Metode pengujian - Uap minyak
• ISO 12500-3:2009: Filter udara terkompresi - Metode pengujian - Partikel
Seri QDT:
Menara karbon aktif untuk penyaringan uap minyak yang optimal
Menara karbon aktif efisiensi tinggi mampu menghilangkan hidrokarbon, bau dan uap minyak dari udara terkompresi.mengurangi kandungan minyak residu menjadi kurang dari 0.003 mg/m3. penurunan tekanan rendah dan tetap minimal selama filter ′s hidup.
Manfaat Anda:
•Penurunan tekanan rendah- Jalur aliran internal yang optimal.
•Keandalan tinggi- Desain QDT yang kuat dan kontrol kualitas karbon aktif yang ketat mengoptimalkan keandalan filter.
•Interval layanan yang panjang- Volume material karbon aktif yang tinggi memastikan umur panjang, bahkan dalam kondisi kerja yang sangat keras.
•Penghapusan uap minyak maksimum- Bahan karbon aktif yang luar biasa.
Parameter teknis:
| Jenis |
Tekanan kerja |
Aliran pemrosesan kondisi kerja referensi |
Suhu maksimum (udara sekitar/udara asupan) |
Dimensi |
Berat badan |
Inlet/Outlet |
| A |
B |
C |
| bar |
I/s |
m3/menit |
°C |
mm |
mm |
mm |
kg |
Inci |
| QDT45 |
1-16 |
45 |
2.70 |
66/66 |
715 |
223 |
190 |
15 |
G1" |
UD+ & QDT: kombinasi yang menang
Atlas Copco UD+ - QDT filter train memenuhi persyaratan kemurnian udara kelas 1 untuk total minyak, menurut ISO 8573-1:2010, dalam instalasi udara terkompresi yang khas:
| UD+ |
QDT |
| Penghapusan minyak cair & minyak aerosol |
Penghapusan minyak cair & minyak aerosol |
| Dijamin 0,0009 mg/m3 aerosol dan cairan |
Dijamin 0,003 mg/m3 uap |
| 40% penurunan tekanan dibandingkan dengan DD+/PD+ |
40% penurunan tekanan dibandingkan dengan DD+/PD+ |
| Pengurangan jejak 50% |
Pengurangan jejak 50% |
